Beskrivelse
| Fibertype: | OM5 | Kabelmateriale: | LSZH |
|---|---|---|---|
| Fiberantall: | 16 fibre | Polsk type: | UPC |
| Kabelfarge: | Lime grønn | Koblingstype: | MPO Kvinne Og LC |
| Fremheve: |
OM5 MPO Fanout-kabel, LSZH MPO kabelkabel, OM5 fiberkabel |
||

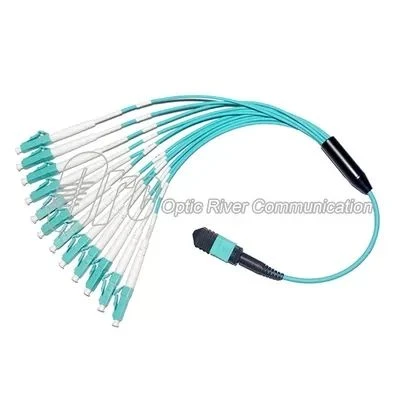

OM5 MPO Fanout-kabel
Limegrønn OM5 MPO Fanout-kabel 16 fibre UPC polsk type for MPO-kabling
16F MPO-LC fanout-patch-ledningen med OM5 fiberoptisk kabel kan brukes på dataoverføringen mellom 100G/400G-transceiveren og 25G/10G-transceiveren. Lengden på bagasjerommet og bryterkabelen kan tilpasses etter ditt behov. Og vi vil sende deg tegningen generert fra ingeniøren for bekreftelse.
Egenskaper
◆ Polaritetsalternativer er TIA-stil A, B eller C (metode B er standard)
◆ Vift ut fibre fra MPO/MTP-kontakter til individuelle simpleks eller dupleks
◆ Tilpasset for lengde, svimlende, koblingstype, breakout-stil, fiberantall og merking
◆ Tilgjengelig i OS1/2, OM2, OM3-150, OM3-300, OM4 og OM5
◆ Tilgjengelig i FC, LC, SC, ST, MU, E2000 og MPO/MTP®
applikasjon
◆ Jumper tilkobling
◆ Datasenterkabling
◆ MPO-kassetter, stativer
◆ Telekommunikasjonsnettverk
◆ 40G, 100G og QSFP transceiver
Spesifikasjon
1. Drifts- og lagringstemperatur
|
|
Parametere |
Min |
Maks |
Enhet |
|
1 |
Driftstemperatur |
-40 |
70 |
grad |
|
2 |
Lager temperatur |
-40 |
70 |
grad |
2. Optisk ytelse
|
Punkt |
Parametere |
||||
|
MPO/MTP®-kontakt |
SM(1310nm/1550nm) |
MM(850nm) |
|||
|
Standard |
Lavt tap |
Standard |
Lavt tap |
||
|
Innsettingstap |
Typisk |
0.5dB |
0.2dB |
0.5dB |
0.2dB |
|
Maksimum |
0.7dB |
0.35dB |
0.7dB |
0.35dB |
|
|
Returner tap |
>=60dB for APC |
-- |
|||
|
>=40dB for PC |
>=20dB for PC |
||||
|
Mann Kvinne |
Hann: med Pin; Hunn: uten pinne |
||||
|
LC/FC/SC-kontakt |
||||
|
Punkt |
SM |
MM |
||
|
|
1310nm/1550nm IL(dB) |
1310nm/1550nm RL(dB) |
850nm IL(dB) |
850nm RL(dB) |
|
PC |
<=0.2 |
>=50 |
<=0.3 |
>=25 |
|
APC |
<=0.3 |
>=60 |
N/A |
N/A |
3. Geometriparametere
|
MT |
||||
|
Mål |
Grenser for bestått/ikke bestått |
|||
|
Parametere |
Min |
Maks |
||
|
Krumningsradius |
Lange Axel |
2000 mm |
∞ |
|
|
Kort Axel |
50 mm |
∞ |
||
|
Vinkel |
Lange Axel |
-0.2 grader |
0.2 grader |
|
|
Kort Axel |
APC |
7,8 grader |
8,2 grader |
|
|
PC |
-0.2 grader |
0.2 grader |
||
|
Fiberhøyde |
1000nm |
3000nm |
||
|
Ulik fiberhøyde |
N/A |
500nm |
||
|
Tilstøtende fiberhøyde |
N/A |
300nm |
||
|
Hylselengde |
7,9 mm |
N/A |
||
|
FC/LC/SC UPC |
||
|
Punkt |
Bestått/Ikke bestått |
|
|
Parametere |
Min |
Maks |
|
FC ROC |
10.00mm |
25.00mm |
|
LC ROC |
7.00mm |
25.00mm |
|
Fiberhøyde |
-100.00nm |
50.00nm |
|
Apex Offset |
0.00μm |
50.00μm |
|
FC/SC/LC APC |
||
|
Punkt |
Bestått/Ikke bestått |
|
|
Parametere |
Min |
Maks |
|
ROC |
5.0mm |
12.00mm |
|
Fiberhøyde |
{{0}}.0nm |
50.0nm |
|
Apex Offset |
0.00μm |
50.00μm |
|
APC-vinkel |
7.700 grader |
8.300 grader |
|
Nøkkelfeil |
-0.500 grader |
0.500 grader |
4. Kontaktdetaljer
Produktfordeler
◆ Vi har bestått mange kvalitetssystemer, som ISO, RoHS; og bestod leverandøraudisjonen av nøkkelkontoen.
◆ Vi har høy produksjonskapasitet. Standard patchkabelkapasitet er 15,000 kontakter/dag og MT-produktkapasiteten er 3000 kontakter/dag.
◆ Vår teststandard er mye streng. Hver kabel er testet individuelt i vår produksjonslinje, så vel som 100 % testet av QC-avdelingen.
◆ Vår tjeneste er kvalifisert. Vi insisterer på responsiv og kunnskapsrik service til hver kunde.
ORC QC prosessflytchat
FAQ
1. Spørsmål: Hvordan kan du teste en enkeltmodus-jumper?
A: Våre single-mode patch-kabler har blitt testet for inspeksjon av endeflater, enkeltmodus IL og RL-testing.
2. Spørsmål: Er disse kablene kompatible med en rekke moduler?
A: Ja, LC-kabler kan være kompatible med SFP, SFP+(BIDI SFP+), XFP, SC-kabler kan være kompatible med BIDI SFP, GBIC, X2 og XENPAK.
3. Spørsmål: Hva er din gjennomsnittlige ledetid?
A: Ledetiden vår kontrolleres innen 5 virkedager for de vanlige produktene. For MT-produktene er kapasiteten vår 3000 kontakter per dag.
4. Spørsmål: Kan du produsere i henhold til prøvene vi sender deg?
A: Selvfølgelig kan vi produsere i henhold til dine prøver eller tekniske tegninger.
