Beskrivelse

Kabelmateriale:	LSZH	Fibertype:	OM4
Driftstemperatur:	-40 grad -+70 grad	Fiberantall:	12 fibre
Kabeljakke farge:	Magenta eller tilpasset	Modustype:	Multimodus
MPO Connector Kjønn:	Kvinne Til Kvinne	MPO-kontaktpolaritet:	Type B
Fremheve:	OM4 Magenta MPO patchkabel, 12F MPO patchkabel, LSZH Fiber Patch-kabler

Multi Mode 12F OM4 Magenta MPO Patch Kabel Hunn Til Hunn

Fiberoptisk kabel patchledning 40GB MPO til MPO 12F OM4 Magenta LSZH

Med denne MTP/MPO-fiberkabelen er du klar for distribusjon i ethvert multimodus 50/125 MTP/MPO-nettverk. Multimodus 50/125-kabler er best brukt for push-on-kontaktene holder dem sikkert på plass. Denne multimodus MTP/MPO-fiberkabelen består av 12 fibre eller 6 duplekskanaler i hver kontakt. Disse kablene med høy tetthet er perfekte når du har begrenset plass og likevel vil ha den flotte fiberforbindelsen. Den har en magenta, LSZH-jakke.

Egenskaper til MM OM4 MPO-MPO Patch Cord

◆ Ulike typer optisk fiber tilgjengelig (G.652D, G.657, OM1, OM2, OM3 eller OM4, OM5)

◆ Kompakt LSZH-kabelstandard; OFNP-kabel også tilgjengelig

◆ Samsvar med 40G- og 100G-protokollene

◆ Samsvar med Telcordia GR-1435-CORE-kompatibel

◆ Høy strekkfasthet og knusningsmotstand

Anvendelser av 12F MPO til MPO trunkkabel

◆ Installasjon av ryggrad

◆ Optisk fiberkommunikasjonssystem, CATV, LAN og WAN, FTTx

◆ 40G og 100G optikksystem, QSFP-modul

◆ Telekommunikasjonsnettverk

◆ FTTx, FTTD, FTTB, FTTH-nettverk

Spesifikasjon av OM4 MPO Trunk Cable

Fibertype	50/125 µm Multimodus OM4	Antall fiber	12-Fiber
Koblingstype	MPO Kvinne til MPO Kvinne	Polering	PC til PC
Kabel lengde	1m,2m,3m … 400m eller Tilpass	Kabeldiameter	3.0 mm
Innsettingstap	Mindre enn eller lik 0.6dB	Returner tap	Større enn eller lik 20dB
Polaritet	Type B (Crossover)	Varighet	Større enn eller lik 200 ganger
Jakkemateriale	LSZH	Jakkefarge	Magenta
Miljø	Drift: -20 grader til 70 grader Lagring: -40 grader til 85 grader	applikasjon	Optisk svitsjing mellom rammeforbindelser; Høy tetthet fiberkort kanttilgang; Array trunk kabler; Datasenterkabling

Geometriparametere

Mål			Grenser for bestått/ikke bestått
Parametere			Min	Maks
Krumningsradius	Lange Axel		2000nm	∞
	Kort Axel		50 mm	∞
Vinkel	Lange Axel		-0.2 grader	0.2 grader
	Kort Axel	APC	7,8 grader	8,2 grader
		PC	-0.2 grader	0.2 grader
Fiberhøyde			1000nm	3000nm
Ulik fiberhøyde			N/A	500nm
Tilstøtende fiberhøyde			N/A	300nm
Hylselengde			7,9 mm	N/A

Optisk ytelse

Optisk ytelse
Punkt		Parametere
MTP/MPO-kontakt		SM (1310nm/1550nm)		MM (850nm)
		Standard	Lavt tap	Standard	Lavt tap
Innsettingstap	Typisk	0.50dB	0.20dB	0.50dB	0.20dB
	Maksimum	0.70dB	0.35dB	0.70dB	0.35dB
Returner tap		Større enn eller lik 60dB for APC		Større enn eller lik 20dB for PC
		Større enn eller lik 40dB for PC		--
Mann Kvinne		Hann: med pins, hunn: uten pins

Standard pakke

product-618-531

Produktfordeler

◆ Vi har bestått mange kvalitetssystemer, som ISO, RoHS; og bestod leverandøraudisjonen av nøkkelkontoen.

◆ Vi har høy produksjonskapasitet. Standard patchkabelkapasitet er 15,000 kontakter/dag og MT-produktkapasiteten er 3000 kontakter/dag.

◆ Vår teststandard er mye streng. Hver kabel er testet individuelt i vår produksjonslinje, så vel som 100 % testet av QC-avdelingen.

◆ Vår tjeneste er kvalifisert. Vi insisterer på responsiv og kunnskapsrik service til hver kunde.

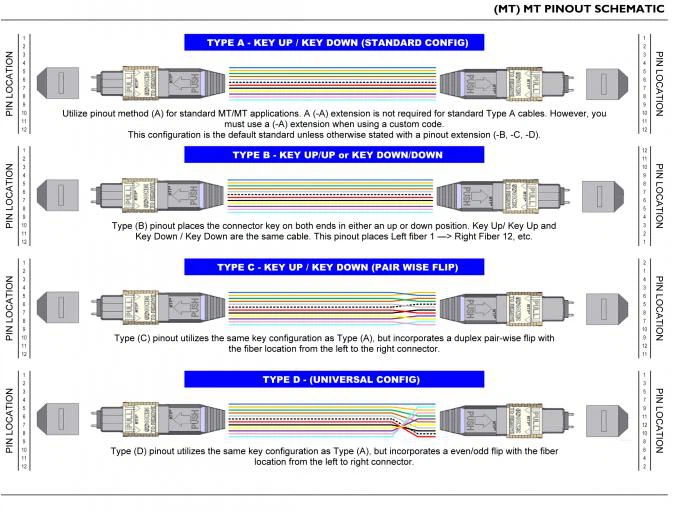

Velg din polaritet

product-680-512

ORC QC prosessflytchat

product-680-329

Hyppige spørsmål og svar

Spørsmål: Er MTP- og MPO-kabler det samme?

A: MTP- og MPO-kabler er i hovedsak det samme. MPO er det generiske navnet på koblingstypen mens MTP er et registrert varemerkenavn og design fra Us Connec. De to kontakttypene er bakoverkompatible og fungerer med alle MTP/MPO-kassetter og patchpaneler. Hovedforskjellen er at MTP ble designet for overlegen mekanisk og optisk ytelse over MPO.

Spørsmål: Hva er forskjellen mellom OM1 OM2 og OM3 fiber?

A: OM2 kan kjøres videre med mindre tap enn OM1 fiber. OM3-fiber kan kjøre enda lenger enn OM2-kabler med mindre tap. OM3 fiberkabler har en båndbredde på 2000 MHz*km. De kan støtte 10 GB overføringer opptil 300 meter og 40/100 GB overføringer opptil 100 meter.

Spørsmål: Kan jeg bruke hvilken som helst fiberpatchkabel i nettverket mitt, eller må jeg bestille en bestemt type?

A: Når du trenger å legge til mer fiber til et eksisterende nettverk, må du matche modusen (enkeltmodus eller multimodus) mikronstørrelse (62,5/125 eller 50/125) og kontakttype.
